Vitesse, silence et durée de vie : ce qu'il faut rechercher dans un couloir rapide

L’entrée d’un immeuble de bureaux moderne est un endroit exigeant pour tout équipement. Des milliers de personnes y transitent chaque jour, par tous les temps et à toute heure. Une porte qui tombe en panne ici ne provoque pas seulement une file d'attente : elle oblige le personnel de sécurité à intervenir manuellement et donne une mauvaise image du bâtiment aux yeux des personnes qui l'utilisent quotidiennement. Chez ZOJE, nous construisons l'aluminiumcouloir rapideexactement pour ce type d'environnement, et nous le concevons autour d'un principe simple : les pièces mobiles doivent être les dernières choses qui s'usent. Cet article explique comment nous y sommes parvenus.

Chaque porte d'accès est équipée d'un moteur qui entraîne les portes, d'un embrayage qui engage et désengage l'entraînement, d'un réducteur qui ajuste la vitesse et le couple et d'un encodeur qui indique au contrôleur où se trouvent les portes. Dans une conception conventionnelle, ces quatre composants sont des unités distinctes boulonnées ensemble à l'intérieur de l'armoire. Chacun a ses propres roulements, son propre arbre et ses propres exigences d'alignement. Au fil du temps, l’alignement dérive, les roulements s’usent de manière inégale et l’ensemble commence à trembler. Le portail devient plus lent, plus bruyant et finit par tomber en panne.

C’est le problème sur lequel portent la plupart des appels de maintenance des couloirs rapides. La solution consiste généralement en un nouvel embrayage ou un nouveau réducteur, et le remplacement coûte cher car le technicien doit démonter la moitié de l'armoire pour y accéder. Nous avons examiné cette conception et avons décidé qu’elle résolvait le mauvais problème. Au lieu de rendre les composants individuels plus durables, nous avons éliminé les faiblesses liées à leur assemblage séparé.

Cecouloir rapideutilise un mouvement de nouvelle génération avec une conception intégrée : l'arbre principal, l'embrayage, le réducteur, le moteur et l'encodeur sont tous intégrés dans une seule unité. Il ne s’agit pas d’un changement d’emballage. Il s’agit d’un changement mécanique qui affecte le comportement du portail de trois manières importantes.

Premièrement, l’intégration améliore la concentricité. Lorsque cinq composants partagent un même boîtier, ils restent alignés de par leur conception. Il n’y a pas de dérive dans le temps, car il n’y a rien à dériver. La transmission fonctionne du premier au dernier jour, ce qui signifie que les portes s'ouvrent et se ferment avec la même précision après un an d'utilisation qu'au premier jour.

Deuxièmement, l’intégration réduit l’usure. Dans une conception à composants séparés, l'embrayage et le réducteur subissent des impacts répétés à chaque fois que le portail s'arrête et démarre. Dans notre unité intégrée, la transmission est réglée comme un seul système, de sorte que les forces sont réparties en douceur au lieu de marteler les composants individuels. Le résultat est ce que nous appelons un fonctionnement sans usure en utilisation normale, et c'est la raison pour laquelle ces unités sont évaluées pour des millions de cycles.

Troisièmement, l’intégration simplifie la maintenance. Lorsque le mouvement constitue une seule unité, un technicien peut le tester, l’ajuster et le remplacer sans rien toucher d’autre dans l’armoire. Le portail dispose également d'un dispositif intégré et d'une fonction de test de circuit, de sorte qu'un défaut peut être diagnostiqué à partir du tableau de commande en quelques minutes plutôt que par essais et erreurs.

Le mouvement fonctionne sur la dernière technologie de contrôle ARM de deuxième génération, qui maintient le portail réactif, facile à étendre et rentable à produire. Le système de contrôle ajuste la vitesse de la porte en douceur, de sorte que le portail peut être réglé pour s'ouvrir rapidement aux heures de pointe et se fermer doucement pour éviter de surprendre les gens.

A couloir rapideest défini par sa vitesse, et les chiffres ici sont simples. Le ZOJE-BST600 se déverrouille en 0,2 seconde et gère 35 à 40 personnes par minute et par canal. C'est suffisamment rapide pour maintenir une file d'attente pendant les heures de pointe dans un hall très fréquenté, et cela est obtenu sans le bruit sourd que produisent les anciennes portes. La transmission intégrée et la servocommande fonctionnent ensemble pour permettre aux portes d'accélérer et de décélérer en douceur, et l'unité fonctionne avec un faible bruit et une faible consommation d'énergie.

Nous avons mesuré la différence par rapport aux modèles antérieurs dans le laboratoire de test de ZOJE. L'ancien mécanisme dépensait son énergie dans des impacts mécaniques que l'on pouvait entendre dans tout le hall. Le nouveau dépense son énergie à déplacer les portes, et ce qui reste est un bourdonnement silencieux qui s'efface au second plan. Pour une agence bancaire ou un siège social d’entreprise, où l’entrée fait partie de l’expérience client, cette différence vaut beaucoup.

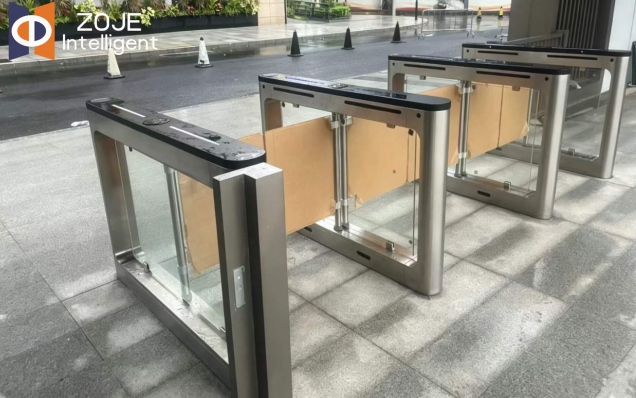

L'armoire mesure 1 400 millimètres de long, 146 à 203 millimètres de large et 1 000 millimètres de haut, et est fabriquée en acier inoxydable 304 brossé en standard, l'acier inoxydable 316 étant disponible pour les environnements côtiers. Les vantaux de porte sont en acrylique en standard, avec du verre trempé disponible pour un look plus haut de gamme. L'unité fonctionne sur une large plage de températures et gère une humidité relative jusqu'à 95 % sans condensation, elle fonctionne donc aussi bien à l'intérieur qu'à l'extérieur.

La largeur standard du canal est de 600 millimètres, ce qui convient à la plupart des applications bureautiques et bancaires. Pour les projets nécessitant d'accueillir des fauteuils roulants, des bagages ou des chariots, nous proposons en option un canal de 900 millimètres de large, et la largeur de passage peut être davantage personnalisée. La hauteur des portes battantes peut également être ajustée pour correspondre au design du bâtiment.

Cette flexibilité est plus importante que la plupart des acheteurs ne le pensent. UNcouloir rapideC'est souvent la première chose que les visiteurs voient lorsqu'ils entrent dans un bâtiment, et elle doit s'adapter à l'espace et à l'apparence du hall d'entrée. La possibilité d'ajuster la largeur du canal, la hauteur de la porte et la finition signifie que le portail peut être adapté au projet au lieu que le projet soit forcé de s'adapter au portail.

Un portail qui s'ouvre rapidement doit également s'arrêter en toute sécurité, et c'est là que de nombreux portails rapides échouent. Notre unité dispose de capteurs optiques haute sensibilité qui détectent lorsqu'une personne se trouve dans le canal. Si quelqu'un se trouve sur le chemin pendant la fermeture des portes, les capteurs déclenchent un arrêt et une inversion immédiats. Une fonction mécanique anti-pincement fournit une deuxième couche de protection, de sorte que même si les capteurs sont bloqués par un gros objet, les portes n'appliqueront pas de force d'écrasement.

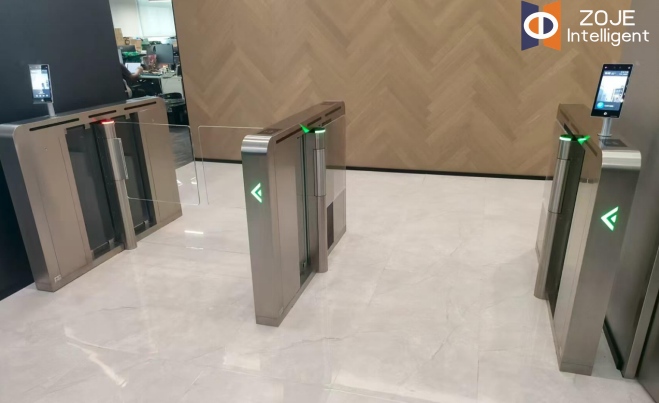

En cas d'urgence, le portail passe en mode sécurité : les portes s'ouvrent automatiquement et le canal devient un passage dégagé pour l'évacuation. Il s’agit d’une exigence de la plupart des codes du bâtiment et c’est l’une des premières choses qu’un inspecteur de sécurité vérifie. Le portail est également doté d'une réinitialisation automatique après chaque passage et affiche un indicateur de circulation avec des flèches rouges et vertes afin que les gens puissent voir si le canal est ouvert ou fermé.

Cette porte ne se soucie pas du système de contrôle d'accès que le bâtiment utilise déjà. Il se connecte aux cartes IC, aux cartes d'identité, aux lecteurs RFID, aux scanners de code QR, aux scanners d'empreintes digitales, aux terminaux de reconnaissance faciale, aux dispositifs de reconnaissance de l'iris et aux systèmes de test ESD via une interface standard à contact sec et à entrée relais. La communication s'effectue via RS485 ou TCP/IP, de sorte que le portail signale en temps réel chaque événement d'entrée et de sortie à une plateforme de gestion centrale.

Pour une banque, cette intégration est essentielle, car les systèmes de sécurité bancaires sont généralement déjà installés et leur modification coûte cher. Notre couloir rapide s'intègre dans l'infrastructure existante et fonctionne avec les lecteurs déjà installés sur le mur. Pour un nouveau bâtiment de bureaux, la même flexibilité permet au promoteur de choisir la marque de contrôle d'accès qu'il préfère sans se soucier de la compatibilité.

La structure modulaire de l’unité facilite également son extension. Si un bâtiment ajoute une nouvelle entrée ultérieurement, le même modèle de portail peut être installé et connecté à la même plateforme de gestion sans ingénierie personnalisée.

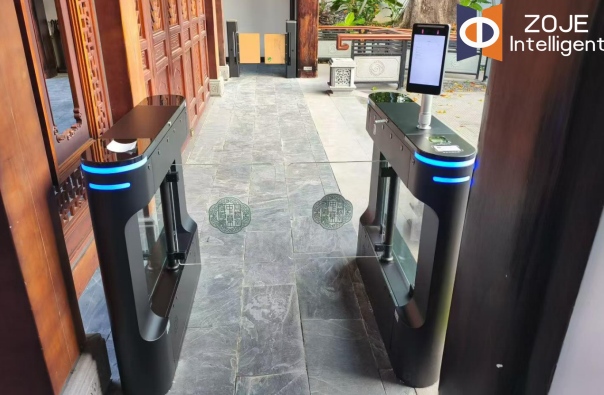

Le couloir rapide en aluminium est conçu pour les endroits où l'apparence compte autant que le débit. Les immeubles de bureaux l'utilisent pour gérer l'accès des employés pendant la journée et l'accès des visiteurs en dehors des heures d'ouverture, avec des terminaux de reconnaissance faciale montés sur le dessus. Les banques l'utilisent pour contrôler l'accès à l'agence et au back-office, où les exigences de sécurité sont strictes mais où l'entrée doit néanmoins être accueillante pour les clients.

ZOJE a également installé ces unités dans des bâtiments gouvernementaux, des centres de données, des hôtels et des sièges sociaux d'entreprise. Le point commun est que ces sites ont besoin d’un portail qui déplace les gens rapidement, qui soit esthétique et qui ne nécessite pas d’entretien constant. C'est ce que lecouloir rapidelivre.

Chez ZOJE, chaque couloir rapide qui quitte notre usine est soumis à un test de fonctionnement continu avant d'être emballé. Nous actionnons les portes des centaines de fois, vérifions l'étalonnage du capteur, vérifions la fonction de sécurité et confirmons l'interface de communication. Le produit bénéficie d'une garantie standard de deux ans et nous gardons en stock des pièces de rechange pour les unités qui ne sont plus sous garantie pendant des années.

Nous personnalisons également largement. La largeur du canal, la hauteur de la porte, la finition de l'armoire et la marque peuvent tous être ajustés pour un projet spécifique, et le portail peut être fourni avec les lecteurs de contrôle d'accès déjà montés et câblés. C'est l'une des raisons pour lesquelles nos distributeurs reviennent : ils savent que si un projet comporte des exigences inhabituelles, nous trouverons un moyen d'y répondre.

Si vous prévoyez une entrée de bureau, de banque ou d'institution et que vous souhaitez un portail qui fonctionnera encore dans dix ans, le ZOJE-BST600 mérite d'être évalué. L'équipe commerciale de ZOJE peut vous aider à configurer l'unité adaptée à votre site et nous pouvons vous fournir des échantillons pour une installation d'essai avant de vous engager dans une commande complète.
